“NAVDoctor è lo strumento di diagnostica NMEA 2000 perfetto per rivenditori, installatori e costruttori di imbarcazioni. Trasforma qualsiasi dispositivo mobile in un analizzatore di rete NMEA 2000 e riporta lo stato di una rete NMEA 2000 tramite pagine web semplici e intuitive”.
NAVDoctor è uno strumento di diagnostica NMEA 2000 portatile. Consente di analizzare e diagnosticare rapidamente la rete NMEA 2000 combinando le funzionalità dei software di visualizzazione NMEA 2000 e degli strumenti di diagnostica esistenti in un unico dispositivo, semplice ed economico.
Si collega e trae alimentazione direttamente dalla rete NMEA2000, pertanto l’installazione è molto semplice. Inoltre, crea une rete WiFi locale alla quale ci si può collegare tramite smartphone, tablet o PC. Una volta connessi al WiFi del NAVDoctor, è sufficiente aprire una pagina web (non è richiesta alcuna connessione a Internet o installazione di software) per visualizzare l’interfaccia web integrata del NAVDoctor.
Una rete NMEA 2000 si basa su un sistema bus CAN, tuttavia, l’utilizzo di un dispositivo, di un cavo o di un connettore sbagliato possono avere un effetto negativo sulle prestazioni della rete.
La ricerca e la risoluzione di problemi può richiedere molto tempo ed essere complicata, pertanto, avere un NAVDoctor nella vostra cassetta degli attrezzi vi consentirà di risparmiare tempo e denaro.
NAVDoctor è uno strumento di diagnostica NMEA essenziale per qualsiasi tecnico o installatore di elettronica marina. Inoltre, consente di stampare un certificato di controllo della rete per convalidare un’installazione e migliorare il servizio clienti.
Per maggiori informazioni guarda il nostro video YouTube.
CARATTERISTICHE
Strumento di diagnostica NMEA2000
Alimentato dalla rete NMEA2000 – l’installazione richiede pochi secondi
Crea la propria rete WiFi a bordo dell’imbarcazione o può connettersi ad una rete WiFi esistente

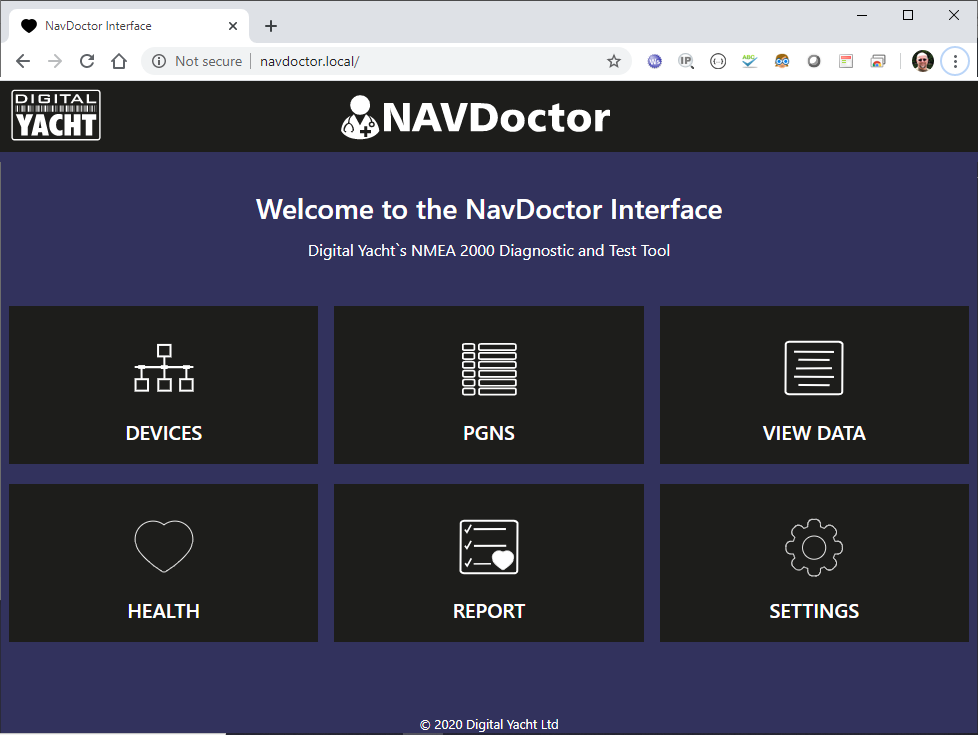

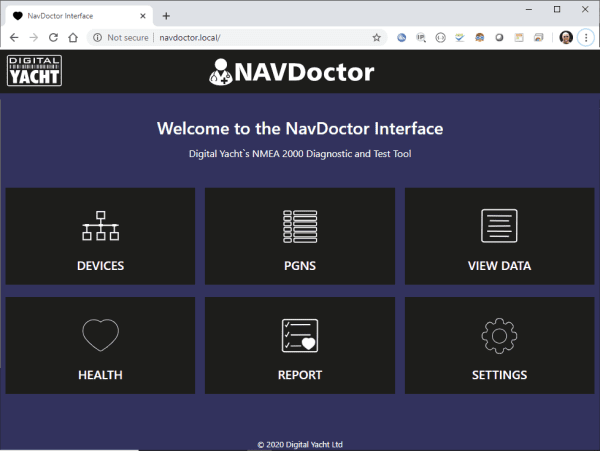

Non è necessaria alcuna applicazione, NAVDoctor ha un’interfaccia web integrata (non è necessaria una connessione a Internet)

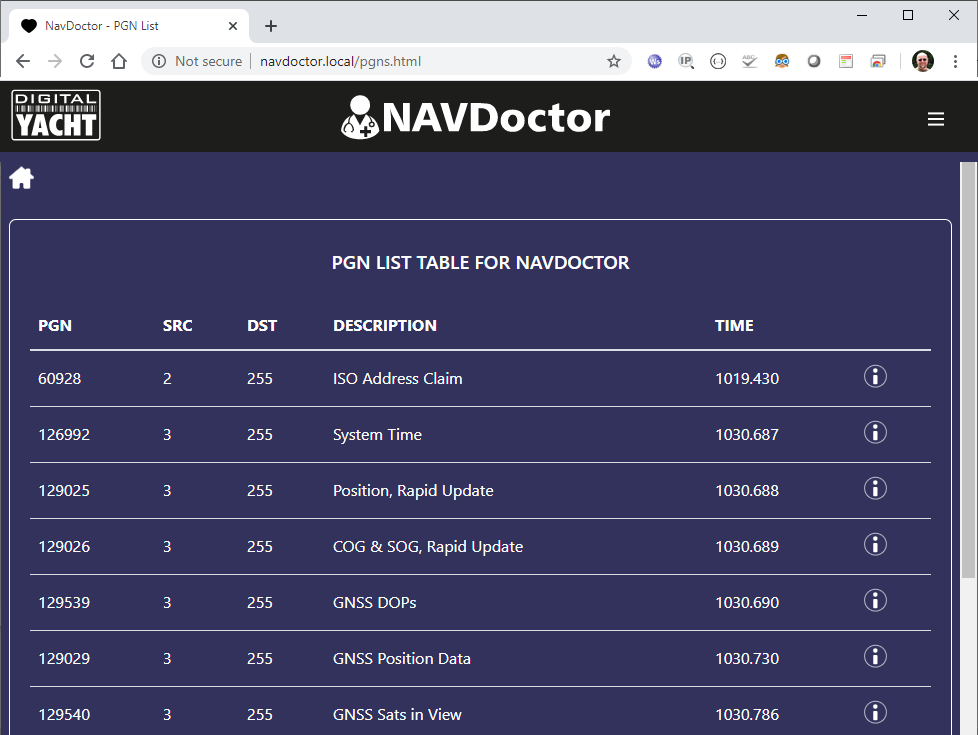

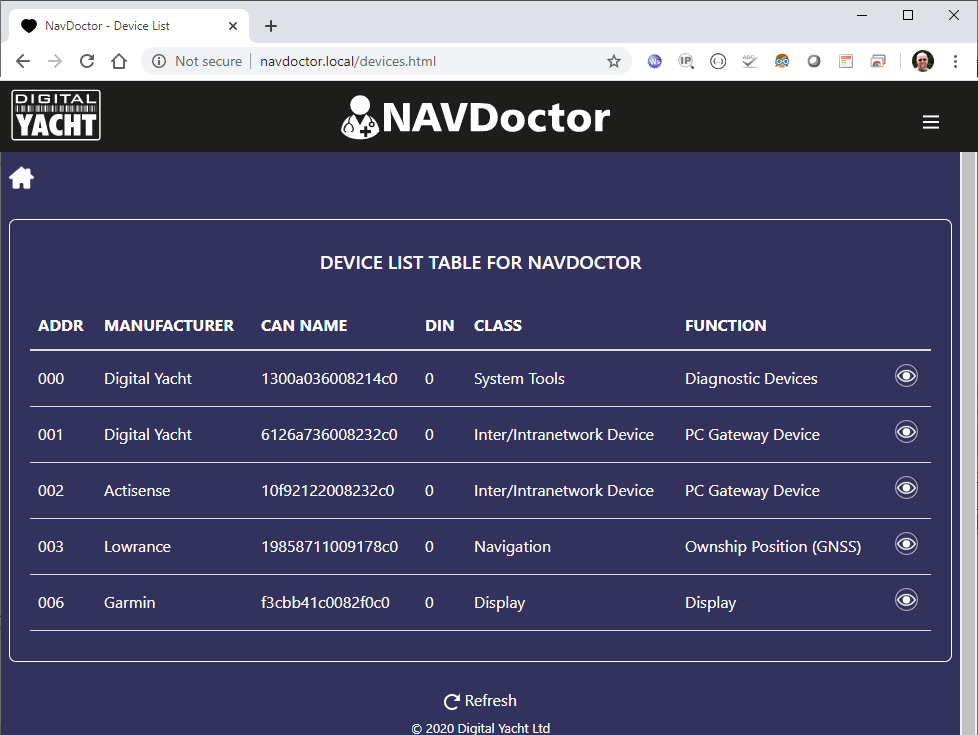

Elenca tutti i dispositivi collegati alla rete NMEA e tutti i PGN trasmessi

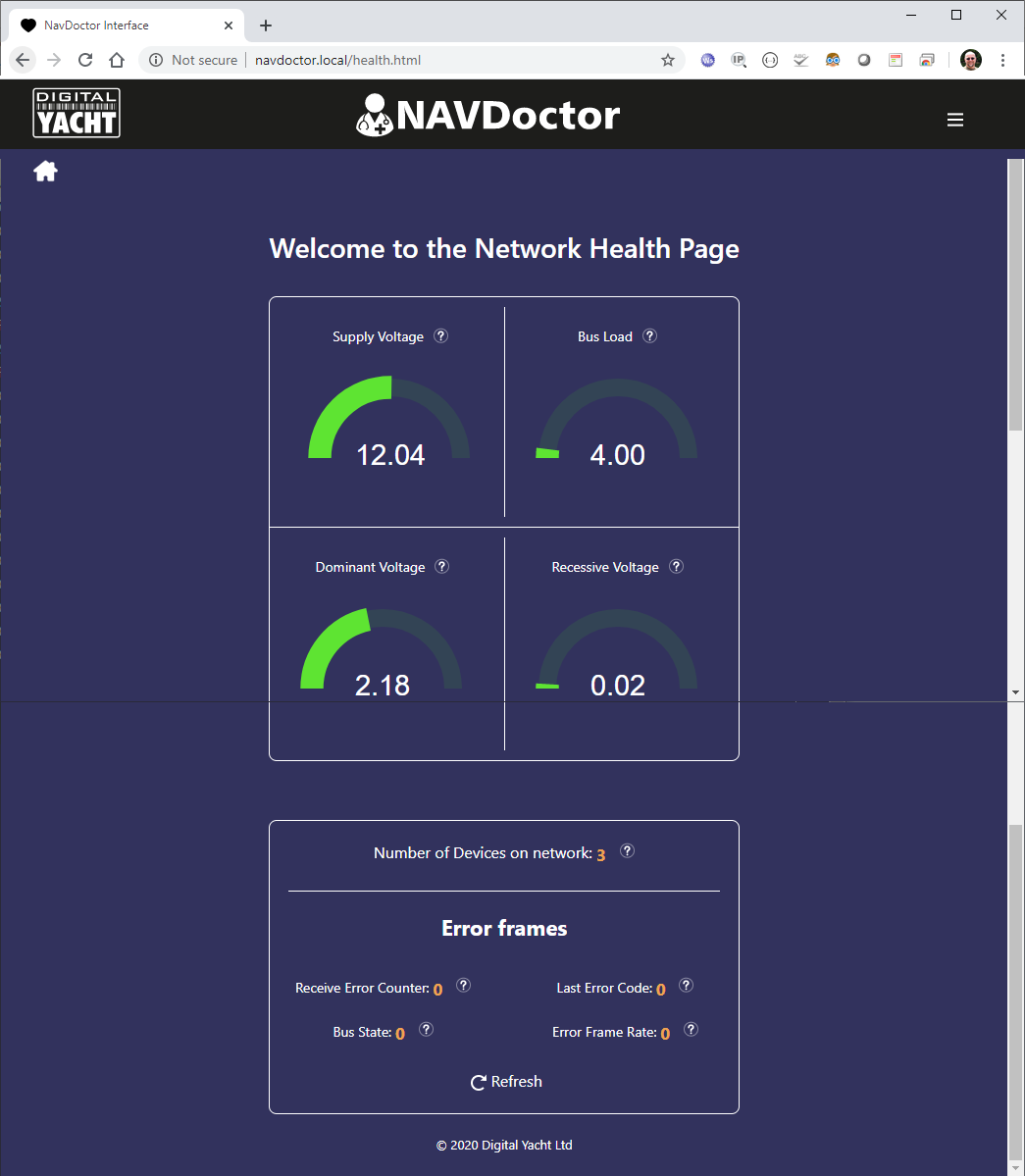

La pagina “Salute” offre una panoramica immediata dei principali parametri di prestazione della rete

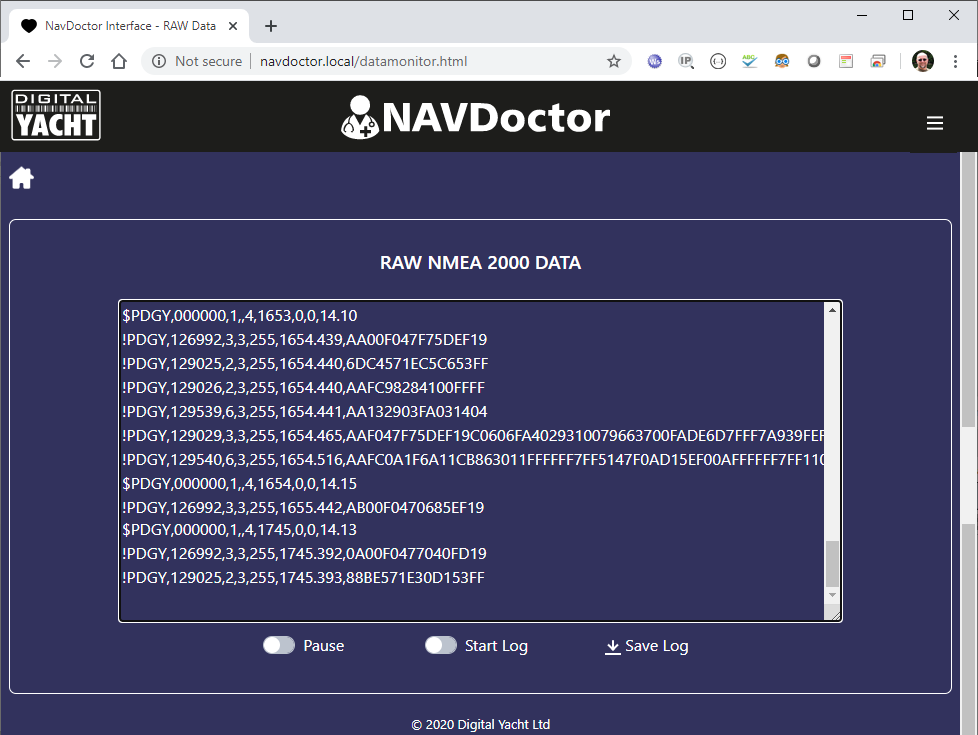

Può registrare tutti i dati di rete in un file di testo per ulteriori analisi

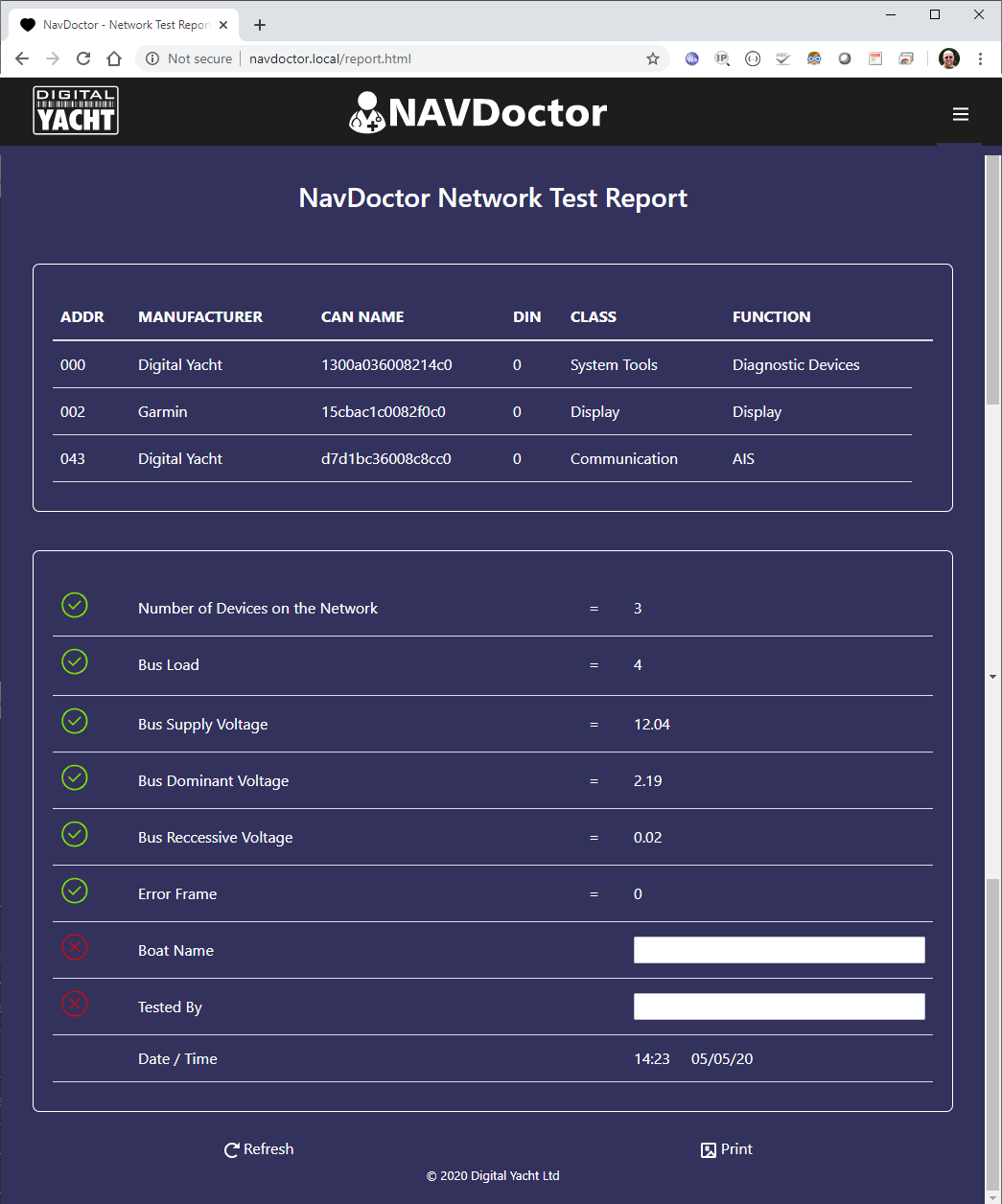

Genera un rapporto sullo stato della rete che può essere stampato o salvato in formato PDF
È possibile consegnare il rapporto al cliente o conservarlo
Informazioni aggiuntive
Dimensioni
180 × 145 × 40 mm
Manuali & Download
NavDoctor User Manual V1.01 (English)
572.58 KB
Latest user manual for our NAVDoctor wireless NMEA 2000 Diagnostic Tool
NavAlert è l’ultima innovazione di Digital Yacht e consente di impostare un allarme per qualsiasi parametro disponibile sulla rete NMEA 2000 dell’imbarcazione. Potrebbe trattarsi di dati di navigazione (come profondità, direzione o velocità), dati elettrici (come la tensione) o dati relativi al motore/generatore (come temperatura, pressione, livelli del serbatoio, flusso di carburante ecc.).
Si collega a qualsiasi punto della rete NMEA 2000 e riceve l’alimentazione da quest’ultima, l’installazione è quindi semplicissima. NavAlert crea una rete WiFi locale, pertanto la configurazione è possibile tramite qualsiasi smartphone, tablet o PC. È sufficiente scegliere il parametro che si desidera monitorare e impostare un livello di allarme. È possibile monitorare più parametri contemporaneamente.
iKonvert è il convertitore NMEA2000-NMEA0183 di Digital Yacht che consente ai dispositivi NMEA2000 di comunicare con le apparecchiature NMEA0183. Le conversioni sono bidirezionali.
Potete averne bisogno, ad esempio, se desiderate trasferire dati da vecchi sensori NMEA0183 alla rete NMEA2000. Oppure, se disponete di un nuovo MFD con sole uscite NMEA2000 e desiderate che i dati GPS e di navigazione vengano inviati al VHF e all’autopilota più vecchi NMEA0183.
iKonvert può essere utilizzato per eseguire in modo accurato e intelligente le conversioni di dati richieste.
Le reti NMEA 2000 sono molto affidabili e sono “Plug and Play”. Tuttavia se qualcosa va storto, non è sempre facile individuare il guasto, anche su una piccola rete NMEA 2000.
NAVDoctor è lo strumento di diagnostica NMEA 2000 perfetto per rivenditori, installatori e costruttori di imbarcazioni. Trasforma qualsiasi dispositivo mobile in un analizzatore di rete NMEA 2000, creando pagine web semplici ed intuitive per visualizzare lo stato della rete NMEA 2000.
Una considerazione fondamentale per progettare una rete NMEA 2000 è la corrente totale che la rete consuma. Se la corrente totale è superiore alla capacità di corrente di sicurezza del cablaggio NMEA 2000 (3A per tutti i cavi Digital Yacht), il cavo potrebbe fondere o addirittura causare un incendio elettrico.
Ogni dispositivo della rete NMEA 2000 consuma una certa quantità di corrente
È molto importante che la corrente totale della rete sia nota e che sia inferiore a 3A
Ogni dispositivo certificato NMEA 2000 ha un numero di equivalenza del carico (Load Equivalency Number o “LEN”)
1 LEN = 0.05A (50mA)
Il numero LEN sarà stampato sull’etichetta del prodotto (vedi esempio sotto)
Sommare i valori LEN di tutti i dispositivi e verificare che il totale sia inferiore a 60 LEN, pari a 3A
Per collegare i dispositivi NMEA 2000 non è sufficiente connetterli insieme con un cavo NMEA2000 dedicato: è necessario collegarli ad una rete NMEA 2000 costruita correttamente.
Ogni dispositivo dispone di un’interfaccia NMEA 2000 che deve essere alimentata dalla rete. Anche alcuni piccoli dispositivi a bassa potenza, come i sensori, sono alimentati dalla rete.
L’installazione della rete comporta un costo iniziale, ma l’espansione futura è molto semplice. Lo Starter Kit NMEA 2000 di Digital Yacht è un modo economico per costruire una piccola rete espandibile.
NMEA 2000 è la versione marina delle reti CAN presenti in ogni auto moderna. Consente ai dispositivi elettronici marini di produttori diversi di dialogare tra loro.
NMEA 2000 è un insieme standard di messaggi di dati, protocolli e connettori che tutti i dispositivi NMEA 2000 devono utilizzare*.
* Nota – Alcuni produttori hanno creato delle “varianti” di NMEA 2000 con connettori e cablaggi diversi; il “SeaTalkNG” di Raymarine e il “SimNet” di Simrad sono due esempi ed entrambi necessitano di cavi adattatori specifici per collegarsi alle reti NMEA 2000 standard.
Lo Starter Kit NMEA2000 di Digital Yacht include:
Raccordo a 4 vie NMEA2000
2x terminatori
Cavo di alimentazione da 1m (con fusibile)
Cavo di derivazione NMEA2000 da 1m
Codice prodotto: ZDIGN2KIT.
L’elenco che segue riporta tutte le principali regole di rete NMEA2000 che, se osservate, garantiranno il corretto funzionamento della rete NMEA2000.
La rete deve essere terminata in modo appropriato; si devono installare solo due terminatori, uno per ogni estremità della dorsale della rete NMEA2000
La tensione di alimentazione NMEA2000 deve essere compresa tra 9V e 16V
La corrente di alimentazione NMEA2000 deve essere inferiore a 3A (60LEN)
Numero massimo di 50 dispositivi connessi
La dorsale NMEA 2000 deve essere inferiore a 100 m.
La lunghezza massima del cavo di derivazione singolo è di 6 m
La lunghezza totale di tutti i cavi di derivazione deve essere inferiore a 76 m
La caduta di tensione da un’estremità all’altra della rete deve essere inferiore a 1,5 V
