JB1 – Scatola di giunzione NMEA 0183

DETTAGLI PRODOTTO

Molti sistemi di navigazione utilizzano ancora lo standard NMEA 0183. Un’interfaccia NMEA 0183 ha semplicemente due cavi con polarità più e meno, ma non esiste un codice colore o un tipo di connettore standard, il che significa che gli installatori devono concepire la loro propria installazione verificando i colori dei cavi di ciascun prodotto. I dispositivi NMEA che trasmettono dati sono chiamati “talkers” e si collegano ai dispositivi che ricevono dati “listeners”. In altre parole, NMEA OUT va verso NMEA IN. Sebbene un trasmettitore (“talker”) possa trasmettere a più ricevitori (“listeners”) (di solito fino a 5 dispositivi contemporaneamente), due “talkers” non possono essere collegati fra loro senza ricorrere ad un multiplexer NMEA.

Un’installazione tipica consiste nel collegare un transponder AIS a un plotter. L’uscita NMEA dell’AIS si collega all’ingresso NMEA del plotter. Se avete bisogno di aggiungere un’interfaccia WiFi per ricevere dati su tablet e iPad, è possibile utilizzare il nostro WLN10 che può collegarsi all’uscita NMEA dell’AIS. Alcuni dispositivi possono avere più uscite NMEA: una a 4800 baud per le attrezzature tradizionali e una a 38400 baud per l’AIS.

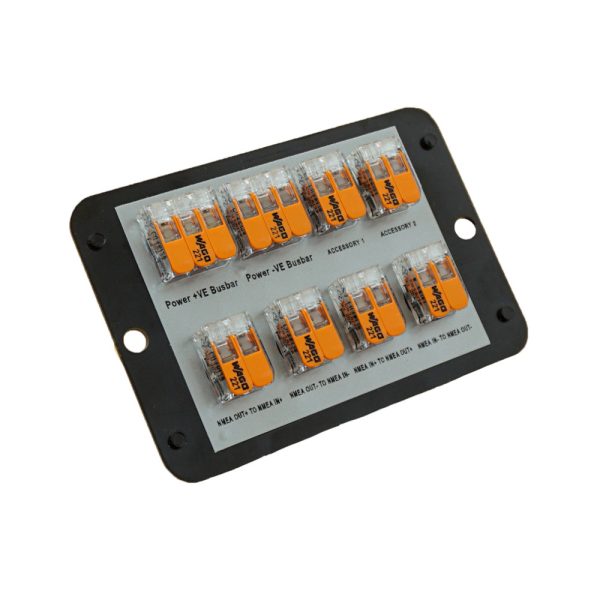

La scatola di giunzione NMEA 0183 JB1 di Digital Yacht è una soluzione semplice che facilita l’installazione e il collegamento delle apparecchiature che utilizzano le interfacce NMEA 0183. JB1 utilizza morsetti Wago per collegare e giuntare cavi di varie dimensioni in pochi secondi.

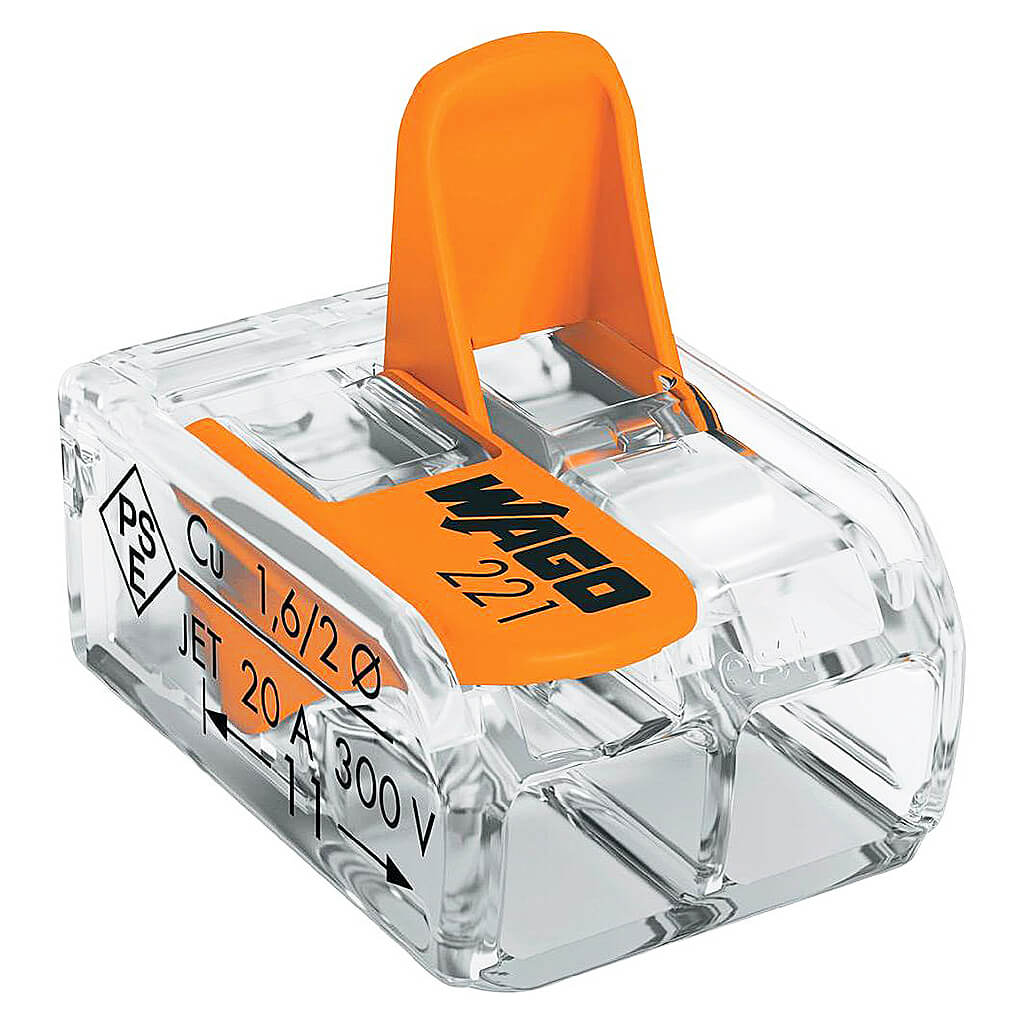

I collegamenti interni utilizzano un sistema brevettato da Wago: i terminali a due vie misurano solo 12 x 18 mm e possono essere rimossi per facilitare l’inserimento dei cavi. Aprire la leva, inserire il cavo e richiuderla per ottenere un collegamento isolato e affidabile.

CARATTERISTICHE

• Una soluzione semplice per collegare facilmente più dispositivi NMEA 0183
• Scatola di giunzione NMEA compatta e impermeabile – misura solo 105 x 70 x 35 mm
• Tre premistoppa – è possibile aggiungere altri premistoppa se lo si desidera.
• Fornito con due terminali di connessione Wago a 3 vie (consigliati per i cavi di alimentazione dell’apparecchiatura) e sei terminali di connessione Wago a 2 vie (consigliati per i cavi NMEA)
• È sufficiente sollevare la leva, inserire i cavi nel terminale e chiuderlo a scatto per ottenere un collegamento affidabile

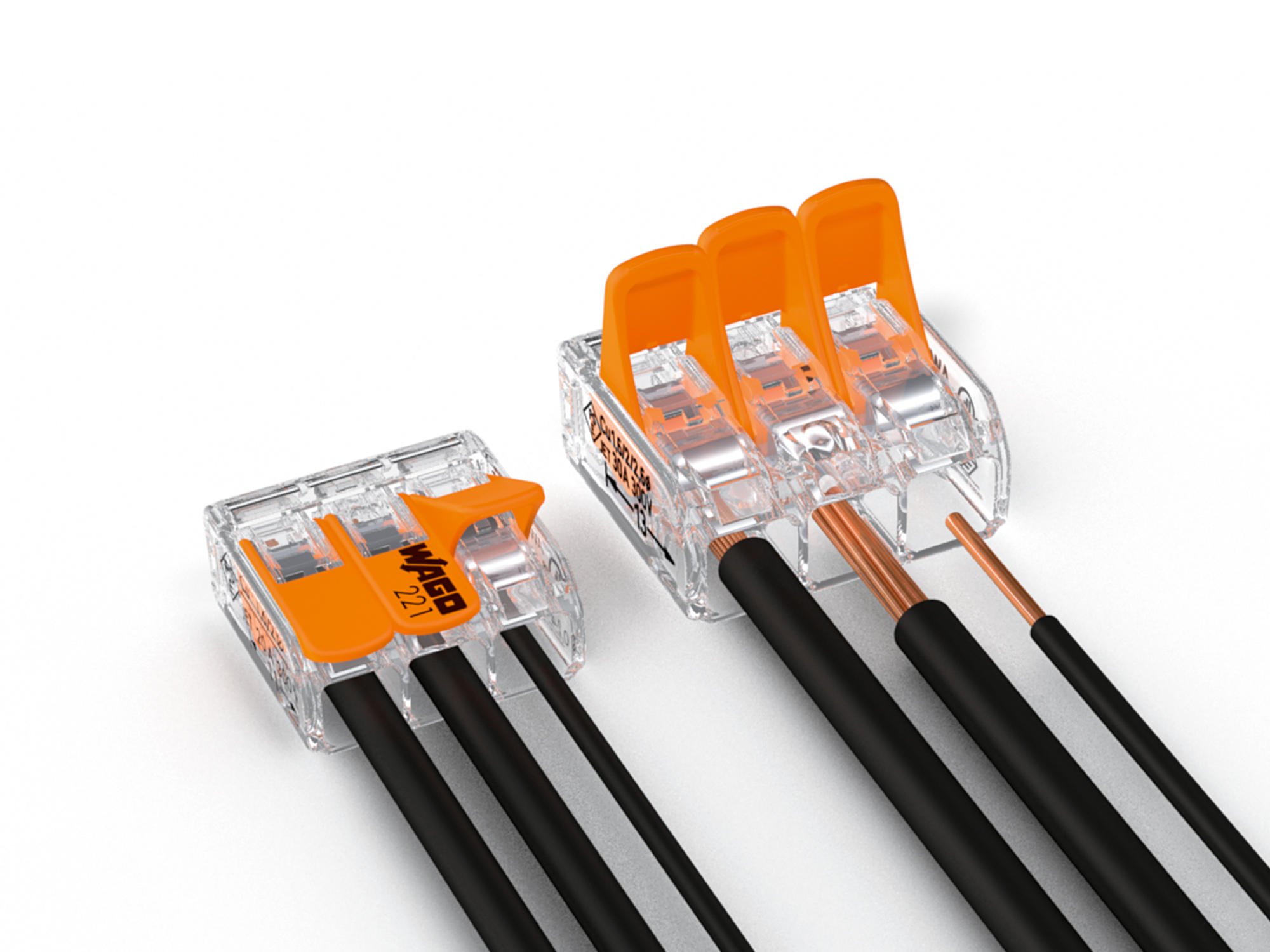

• Compatibile con cavi da 0,25 mm a 4 mm – anche i cavi più piccoli possono essere attorcigliati insieme
• Include un cavo d’alimentazione da 1m
