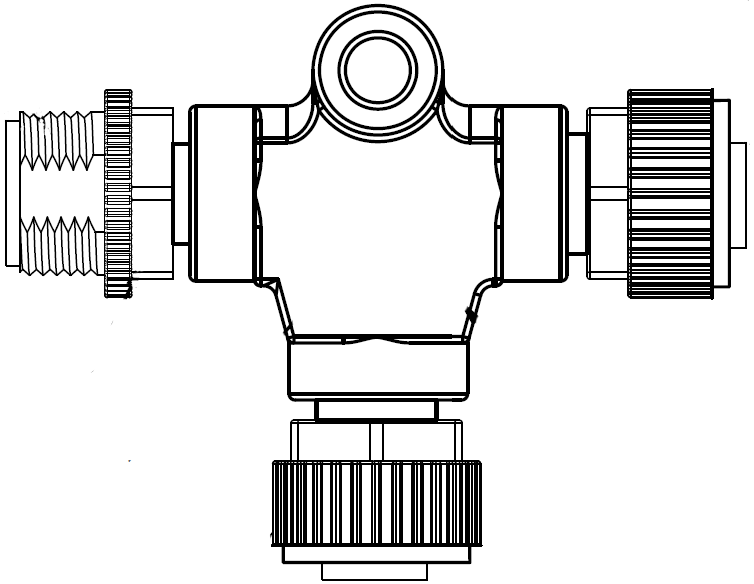

Connettore a T NMEA2000

NavAlert è l’ultima innovazione di Digital Yacht e consente di impostare un allarme per qualsiasi parametro disponibile sulla rete NMEA 2000 dell’imbarcazione. Potrebbe trattarsi di dati di navigazione (come profondità, direzione o velocità), dati elettrici (come la tensione) o dati relativi al motore/generatore (come temperatura, pressione, livelli del serbatoio, flusso di carburante ecc.).

Si collega a qualsiasi punto della rete NMEA 2000 e riceve l’alimentazione da quest’ultima, l’installazione è quindi semplicissima. NavAlert crea una rete WiFi locale, pertanto la configurazione è possibile tramite qualsiasi smartphone, tablet o PC. È sufficiente scegliere il parametro che si desidera monitorare e impostare un livello di allarme. È possibile monitorare più parametri contemporaneamente.

iKonvert è il convertitore NMEA2000-NMEA0183 di Digital Yacht che consente ai dispositivi NMEA2000 di comunicare con le apparecchiature NMEA0183. Le conversioni sono bidirezionali.

Potete averne bisogno, ad esempio, se desiderate trasferire dati da vecchi sensori NMEA0183 alla rete NMEA2000. Oppure, se disponete di un nuovo MFD con sole uscite NMEA2000 e desiderate che i dati GPS e di navigazione vengano inviati al VHF e all’autopilota più vecchi NMEA0183.

iKonvert può essere utilizzato per eseguire in modo accurato e intelligente le conversioni di dati richieste.

Le reti NMEA 2000 sono molto affidabili e sono “Plug and Play”. Tuttavia se qualcosa va storto, non è sempre facile individuare il guasto, anche su una piccola rete NMEA 2000.

NAVDoctor è lo strumento di diagnostica NMEA 2000 perfetto per rivenditori, installatori e costruttori di imbarcazioni. Trasforma qualsiasi dispositivo mobile in un analizzatore di rete NMEA 2000, creando pagine web semplici ed intuitive per visualizzare lo stato della rete NMEA 2000.

Una considerazione fondamentale per progettare una  rete NMEA 2000 è la corrente totale che la rete consuma. Se la corrente totale è superiore alla capacità di corrente di sicurezza del cablaggio NMEA 2000 (3A per tutti i cavi Digital Yacht), il cavo potrebbe fondere o addirittura causare un incendio elettrico.

• Ogni dispositivo della rete NMEA 2000 consuma una certa quantità di corrente
• È molto importante che la corrente totale della rete sia nota e che sia inferiore a 3A
• Ogni dispositivo certificato NMEA 2000 ha un numero di equivalenza del carico (Load Equivalency Number o “LEN”)
• 1 LEN = 0.05A (50mA)
• Il numero LEN sarà stampato sull’etichetta del prodotto (vedi esempio sotto)
• Sommare i valori LEN di tutti i dispositivi e verificare che il totale sia inferiore a 60 LEN, pari a 3A

L’elenco che segue riporta tutte le principali regole di rete NMEA2000 che, se osservate, garantiranno il corretto funzionamento della rete NMEA2000.

1. La rete deve essere terminata in modo appropriato; si devono installare solo due terminatori, uno per ogni estremità della dorsale della rete NMEA2000
2. La tensione di alimentazione NMEA2000 deve essere compresa tra 9V e 16V
3. La corrente di alimentazione NMEA2000 deve essere inferiore a 3A (60LEN)
4. Numero massimo di 50 dispositivi connessi
5. La dorsale NMEA 2000 deve essere inferiore a 100 m.
6. La lunghezza massima del cavo di derivazione singolo è di 6 m
7. La lunghezza totale di tutti i cavi di derivazione deve essere inferiore a 76 m
8. La caduta di tensione da un’estremità all’altra della rete deve essere inferiore a 1,5 V

Lo Starter Kit NMEA2000 di Digital Yacht include:

• Raccordo a 4 vie NMEA2000
• 2x terminatori
• Cavo di alimentazione da 1m (con fusibile)
• Cavo di derivazione NMEA2000 da 1m

Codice prodotto: ZDIGN2KIT.

Per collegare i dispositivi NMEA 2000 non è sufficiente connetterli insieme con un cavo NMEA2000 dedicato: è necessario collegarli ad una rete NMEA 2000 costruita correttamente.

Ogni dispositivo dispone di un’interfaccia NMEA 2000 che deve essere alimentata dalla rete. Anche alcuni piccoli dispositivi a bassa potenza, come i sensori, sono alimentati dalla rete.

L’installazione della rete comporta un costo iniziale, ma l’espansione futura è molto semplice. Lo Starter Kit NMEA 2000 di Digital Yacht è un modo economico per costruire una piccola rete espandibile.

NMEA 2000 è la versione marina delle reti CAN presenti in ogni auto moderna. Consente ai dispositivi elettronici marini di produttori diversi di dialogare tra loro.

NMEA 2000 è un insieme standard di messaggi di dati, protocolli e connettori che tutti i dispositivi NMEA 2000 devono utilizzare*.

* Nota – Alcuni produttori hanno creato delle “varianti” di NMEA 2000 con connettori e cablaggi diversi; il “SeaTalkNG” di Raymarine e il “SimNet” di Simrad sono due esempi ed entrambi necessitano di cavi adattatori specifici per collegarsi alle reti NMEA 2000 standard.
